ベースデザインの制作（PDF形式でアップロードの場合）

Adobe Illustratorを使用してベースデザインを制作していきます。

本ページでは、プラグインを使用せずにベースデザインを作成・登録する場合や、すでに登録済みのテンプレートのベースデザインをPDFで差し替える場合の説明を行います。

プラグインを使用しベースデザインを作成・登録する場合はベースデザインの制作（プラグインを使用する場合）をご覧ください。

目次
1. 作業前の注意事項
2. テンプレートレイヤーについて
3. べースデザインの制作について
4. PDF形式で保存する
5. PDF形式でアップロードする（新規登録の場合）
6. PDF形式でアップロードする（差し替えの場合）
7. 登録テンプレートの確認
8. 補足

作業前の注意事項

ベースデザイン制作の際、Illustratorの下記機能はご利用いただけません。

❌ パターン

パターンを利用すると、正しくプリントアウトされない恐れがあります。
パターンご使用の際は印刷事故防止のため、ビットマップ化をお願いいたします。

※ パータンをパス化しますとデータが重くなり、印刷出来ない恐れがございます

❌ オーバープリント

出力再現を保証できません。

❌ 特色設定、DeviceN成分

色再現を保証できません

Illustratorで下記の操作を行うと注文・製造ができない恐れがあります。

❌ 塗り足し設定の変更
❌ アートボードサイズ・順序の変更

テンプレートレイヤーについて

Illustratorを使用しデザインを制作します。ベースデザインはプロダクトAIの「制作レイヤー」内に配置してください。プロダクトにより制作の注意点があります。注意点をご確認の上、デザイン制作を進めてください。

なお、プロダクトにより用意されているレイヤーが異なります。

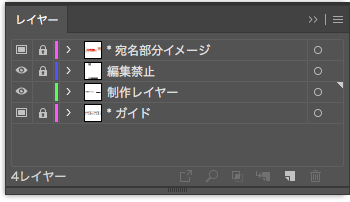

• 直接配送型（DM）プロダクト


  • *宛名部分イメージ
    宛名が自動挿入される部分のイメージです。
    ・「宛名部分イメージ」レイヤーはテンプレートレイヤーのため印刷されません
    ・作業上不要な場合、非表示にしていただいても問題ありません

  • 編集禁止
    プロダクトの製造に必要なパーツが配置されています。
    ※「編集禁止」レイヤーは編集・削除しないてください。
    ※ PDF書き出しの際は必ず表示させてください。

  • 制作レイヤー
    デザインはこちらのレイヤーに配置してください。
    新規レイヤーを追加しても問題ありません。

  • *ガイド
    デザイン制作上の注意点などが記載されています。
    制作前には必ずご一読ください。
    ・「宛名部分イメージ」レイヤーはテンプレートレイヤーのため印刷されません
    ・作業上不要な場合、非表示にしていただいても問題ありません

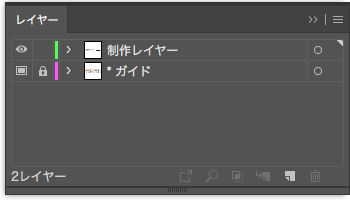

• 一括配送型プロダクト

  • 制作レイヤー
    デザインはこちらのレイヤーに配置してください。
    新規レイヤーを追加しても問題ありません。

  • *ガイド
    デザイン制作上の注意点などが記載されています。
    制作前には必ずご一読ください。
    ・「宛名部分イメージ」レイヤーはテンプレートレイヤーのため印刷されません
    ・作業上不要な場合、非表示にしていただいても問題ありません



べースデザインの制作について

プロダクトタイプごとなど、ご利用にあたっての注意事項をまとめたページがございますのでご覧ください。

PDF形式で保存する

プロダクトAIに同梱の「書き出しプリセット」を使用し、PDF形式で書き出してください。
書き出しプリセットは仕上がりサイズに天地左右+3mmが付いたサイズで書き出すように設定されています。

例）仕上がりサイズが 210 x 297 mm（A4サイズ）の場合
　　→ 書き出しサイズは 216 x 303 mm

• 正しいサイズで書き出すために、ドキュメント設定の断ち落としサイズを変更したり、書き出しプリセットの設定内容は変更しないでください。
• PDF書き出し後、書き出されたPDFのサイズが、仕上がりサイズに天地左右+3mmがついたサイズになっていることをご確認ください。

※書き出しプリセットのインストール方法についてはPDFの保存方法（書き出しプリセット）についてをご確認ください。

PDF形式でアップロードする（新規登録の場合）

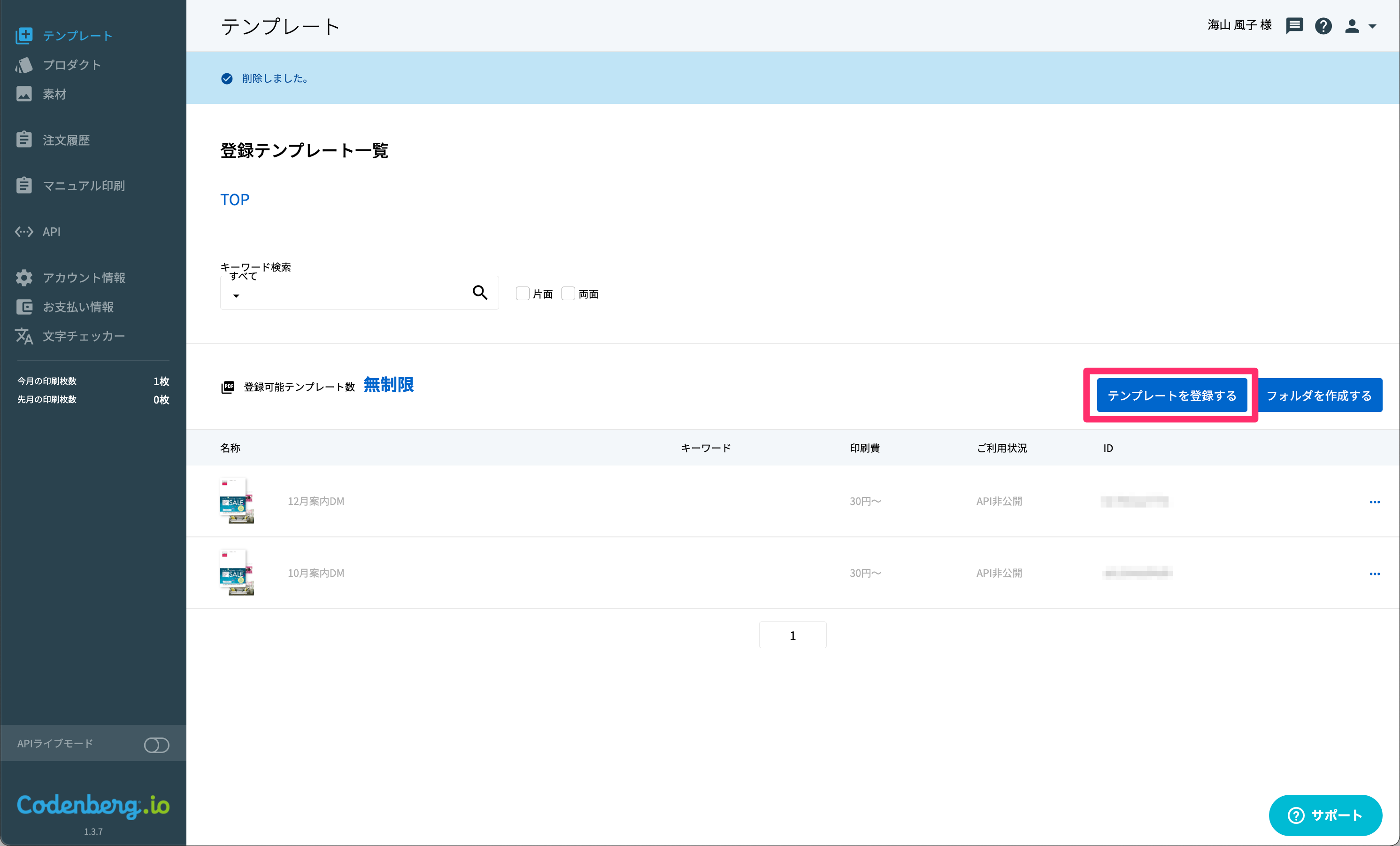

左メニュー > テンプレート の［テンプレートを登録する］またはブラウザへドラッグ&ドロップで、前項で作成したPDFデータをアップロードしてください。

PDF形式でアップロードする（差し替えの場合）

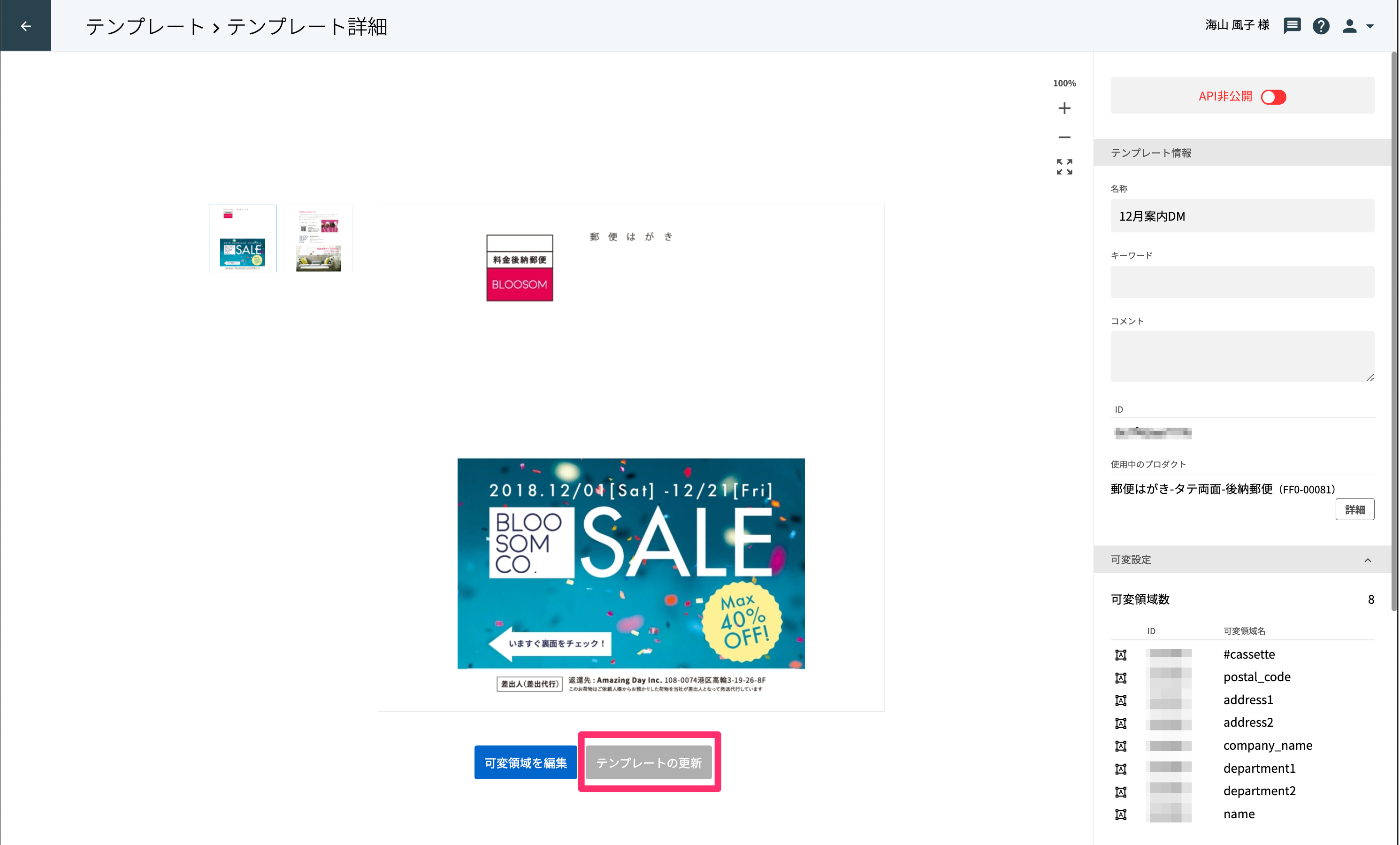

既に登録済みのテンプレート（PDF）を差し替えたい場合は、対象のテンプレート詳細ページを表示し、［テンプレートの更新］またはブラウザへドラッグ&ドロップで、テンプレートデータを差し替えることができます。

登録テンプレートの確認

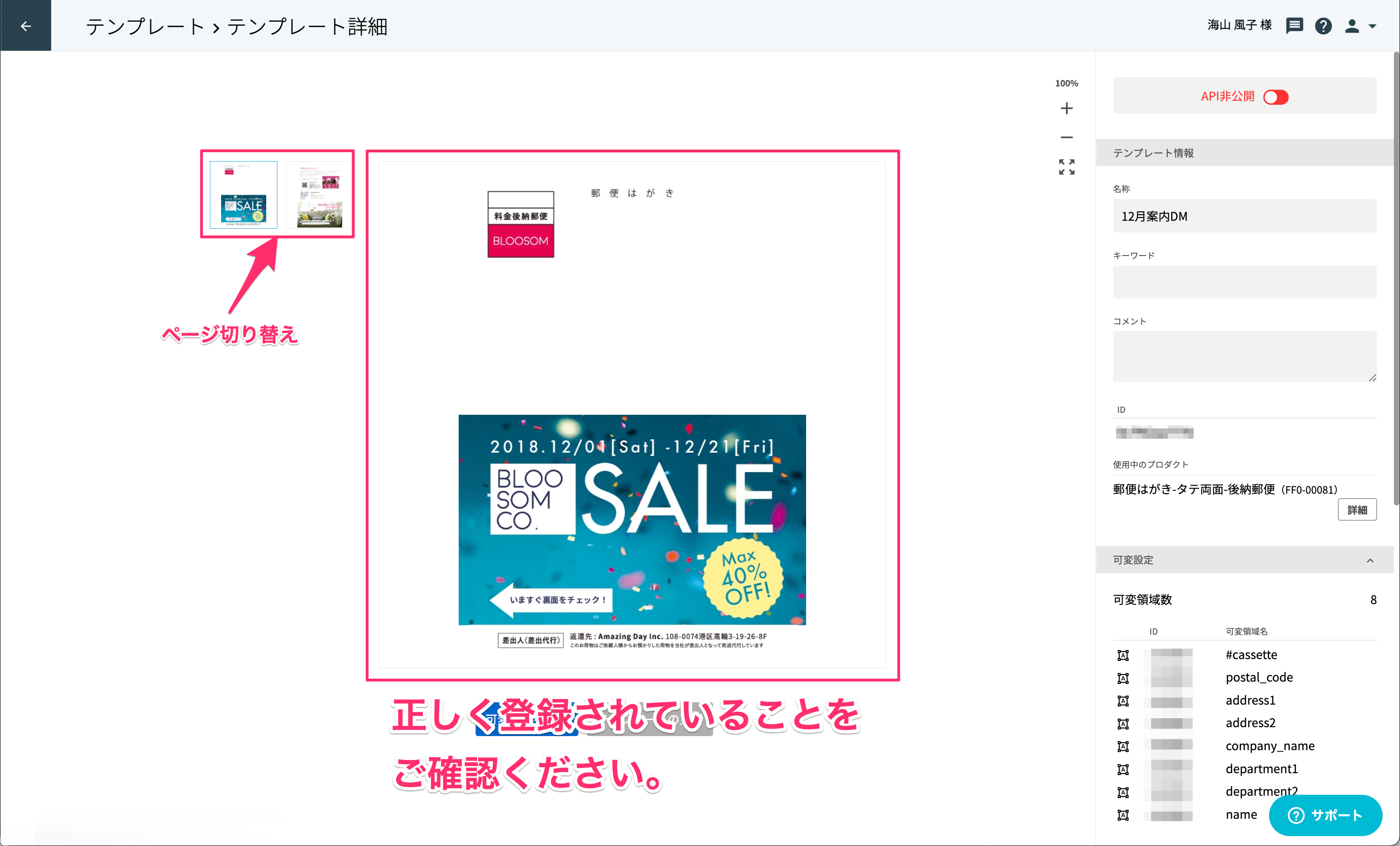

テンプレート登録（差し替え）後は正しくコーデンベルクへ登録されていることをテンプレート詳細画面にてご確認ください。

稀に、Illustratorの効果を複数使用している場合などで正しくテンプレート登録されない事象が発生しております。その場合はテンプレート登録前に効果使用箇所のビットマップ化（ラスタライズ）をお試しください。

補足

• PDFの書き出しサイズにご注意ください

  プリセットの設定を変更するなどして正しいPDFサイズで書き出さなかった場合もテンプレート登録可能となっております。必ず登録前にサイズのご確認をお願いいたします。

  万が一異なるPDFサイズでテンプレート登録を行い、製造まで進んでしまった場合は費用が発生する恐れがございますのでご注意ください。
