QRコードの設定方法
コーデンベルクでは任意のQRコードを可変領域に設定、印字する機能がございます。
本ガイドでは、コーデンベルクのQR生成機能を利用する設定方法と、お客さまがご用意されたQR画像を表示させる方法の２つをご説明します。
目次 |
コーデンベルクのQRコード生成機能を利用する場合
A. Illustratorプラグインからの設定方法
1. 可変画像領域を追加する
プラグインパネルの 可変領域 > 画像 をクリックします。［+可変画像追加］をクリックするとアートボードにブルーのボックスが生成されますので、任意の位置・サイズ（正方形）に変更して配置します。
2. 名称を「#QR〜」に設定する
追加した可変画像領域を選択し、名称変更を行います。
名称は「#QR」から始まる重複しないわかりやすい名前を設定してください（「#QR_顧客番号」「#QR_No1」など）。
なお、「#QR」は必ず半角アルファベット・大文字で入力してください。
3. テンプレートをアップロードする
プラグインのテンプレートタブ［新規登録］または［差し替える］からテンプレートをアップロードしてください。
4.ウェブ編集画面へ進み、正しく設定できているか確認する
コーデンベルクへログインし、先ほど新規登録または差し替えを行ったテンプレートの詳細ページへ進みます。
詳細ページの［可変領域の編集］から「ウェブ編集画面」をご確認ください。
該当の可変領域がピンク色の可変領域となっていれば、QRの設定が完了しています。
※ 可変領域がピンク以外の場合は名称に誤りがあります。名称設定をご確認ください。
5. ダミーテキストを入力する
QRの可変領域を選択し、ダミーテキストを入力してください。
6. ［保存してプレビュー］から確認する
［保存してプレビュー］から実際に変換されたQRコードを確認してください。
※ Illustrator上でQRコードの確認はできません
B. ウェブ画面からの設定方法
1. 可変画像領域を追加する
対象テンプレートの「テンプレート詳細」ページから［可変領域の編集］ボタンをクリックし、ウェブ編集画面へ進みます。操作パネルのイメージアイコン（可変画像領域の追加）をクリックするとプレビューエリアにブルーのボックスが生成されますので、任意の位置・サイズ（正方形）に変更して配置します。
2. 名称を「#QR〜」に設定する
追加した可変画像領域を選択し、名称変更を行います。
名称は「#QR」から始まる重複しないわかりやすい名前を設定してください（「#QR_顧客番号」「#QR_No1」など）。
なお、「#QR」は必ず半角アルファベット・大文字で入力してください。
3. ［保存］とページのリロードを行う
名称設定完了後、［保存］→ページのリロードを行ってください。
QRに設定した可変領域がピンク色に変わり、正しく設定完了したことを確認できます。
※ 可変領域がピンク色以外の場合は名称に誤りがあります。名称設定をご確認ください。
4. ダミーテキストを入力する
QRの可変領域を選択し、ダミーテキストを入力してください。
5. ［保存してプレビュー］から確認する
［保存してプレビュー］から実際に変換されたQRコードを確認してください。

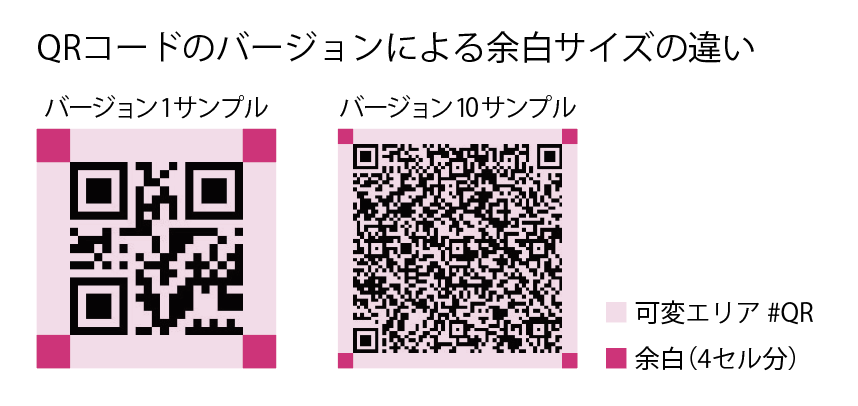

⚠ QRコード設定の注意点1）QRコードの背景は必ず白色になります。 2）QRコードの設定サイズは、10 mm x 10 mm 以上を推奨します。 3）半角英数は213文字、日本語は71文字までを（最大バイト数213）QRコードに変換します。 最大文字数を越えた値を設定すると、表示エラー（注文エラー）となりますのでご注意ください。 4）QR画像のサイズは指定されたサイズ内に、上下左右に4セル分の余白を確保します。 |
※ コーデンベルクのQRコードは バージョン1〜10/誤り訂正レベルMとなっております
参考サイト「QRコードの情報量とバージョン」
補足情報
ご注文時は、設定した可変領域に対して、QRコードに変換したい文字列情報をご指定ください。API注文、マニュアル印刷（= CSVからの注文）どちらからでもご利用いただけます。
お客さまがご用意されたQRコード画像を使用する場合
以下いずれかの方法で「可変画像領域」を設定してください
使用するQRコードの画像は、ログイン後「素材」ページから画像をアップロードしてください
ご注文時に、API注文、マニュアル印刷（= CSVからの注文）に関わらず、可変領域（画像）に対して、QRコード画像の素材IDもしくは素材名を指定してください
